Plynový zdvíhací valec: dimenzovanie, výber, inštalácia a tichý výkon pre sedenie a skrinku

Nastaviteľný plynový zdvíhací valec pre kancelársku stoličku : Ergonómia, bezpečnosť a presné nastavenie

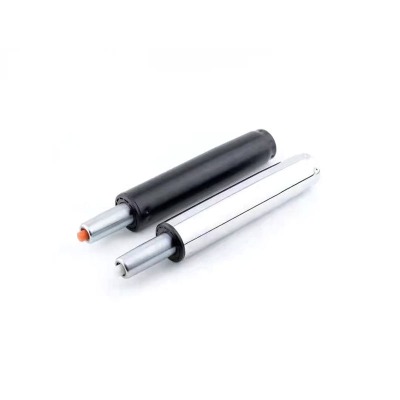

Plynový zdvíhací valec - niekedy nazývaný plynová pružina alebo pneumatický stĺp - je utesnené zariadenie, ktoré ukladá energiu v stlačenom dusíku a riadi pohyb pomocou malého vnútorného ventilu. V kancelárskych sedeniach, nastaviteľné plynový zdvíhací valec pre kancelársku stoličku umožňuje plynulé zmeny výšky a zároveň podporuje hmotnosť používateľa, takže polohu možno nastaviť s presnosťou na milimeter. Po zatiahnutí rukoväte sa ventil nakrátko otvorí a umožní vyrovnanie tlaku naprieč piestom, čím sa umožní pohyb sedadla; po uvoľnení rukoväte sa ventil zatvorí a zvolená poloha sa udrží. Tento jednoduchý mechanizmus, ak je správne dimenzovaný, eliminuje „drift“ počas dňa a zabraňuje otrasným koncovým zarážkam, ktoré unavujú dolnú časť chrbta.

Ergonomické ciele a prečo na nich záleží

Primárnym cieľom je umiestniť používateľa tak, aby stehná boli približne rovnobežné s podlahou, chodidlá ležali naplocho a lakte sa vznášali tesne nad povrchom stola, keď sú ramená uvoľnené. Ak chcete dosiahnuť tieto ciele pre širokú populáciu, vyberte zdvih dostatočne dlhý na to, aby slúžil nižším aj vyšším používateľom a triedu sily, ktorá vyvažuje kombinovanú hmotnosť používateľa, sedadla a mechanizmu. Príliš silný valec odoláva spusteniu a môže „plávať“ nahor, keď používateľ čiastočne odľahčí sedadlo; príliš slabý valec klesá pomaly, aj keď nie je zatiahnutá rukoväť. Buď chyba si vynúti neustále mikroúpravy a zvyšuje únavu pri dlhých zmenách.

Kľúčové parametre výberu

• Mŕtvica — zdvih z minimálnej do maximálnej výšky sedadla; bežné hodnoty sa pohybujú od 80 do 140 mm pre pracovné stoličky a do 200 mm pre stoličky.
• Minimálne a maximálne dĺžky — určiť, či najnižšia a najvyššia poloha zapadajú do geometrie stola bez toho, aby používateľa stlačili do pokrčenia ramien alebo nechali nohy visieť.
• Silová trieda — vnútorný tlak, ktorý určuje, ako ľahko sa stolička zdvihne a ako pevne drží po uvoľnení páky.
• Geometria rozhrania — veľkosť kužeľa pre základňu a kužeľ pre mechanizmus; skontrolujte, aby ste sa vyhli kolísaniu alebo nesprávnemu usadeniu.
• Pocit a tlmenie ventilu — plynulé dávkovanie umožňuje postupné klesanie bez skokového pohybu alebo odskoku na koncových dorazoch.

Inštalácia, uvedenie do prevádzky a bezpečnosť

Pred vložením valca očistite protikusy, aby ste zaistili bezpečné lisované uloženie bez vŕzgania. Najprv vložte stĺpik do základne, potom zarovnajte mechanizmus stoličky nad kužeľom piestu a pevne zatlačte; zabráňte úderom na koniec tyče, aby ste chránili tesnenia. Uvedenie do prevádzky tým, že stoličku prejdete na bicykli s reprezentatívnym používateľom: ak sa sedadlo po uvoľnení páky samo zdvihne, zvoľte nižšiu silovú triedu; ak sa potopí, zvýšte jednu triedu. Naučte používateľov mierne odľahčiť sedadlo pri ovládaní páky pre plynulejší pohyb a dlhšiu životnosť ventilu. S každou fľašou zaobchádzajte ako s utesnenou tlakovou nádobou – neprepichujte, nedrvte ani nevystavujte vysokej teplote.

Rýchly kontrolný zoznam pre dobrú kondíciu

• Výška sedadla pokrýva zamýšľaný percentilový rozsah používateľov.
• Pohyb je plynulý bez prešmykovania alebo „zárezov“.
• Žiadne kolísanie na základni alebo na rozhraní mechanizmu po niekoľkých cykloch.
• Koniec zdvihu je skôr tlmený ako náhly.

Výmena ťažkého plynového zdvíhacieho valca : Hodnoty zaťaženia, trvanlivosť a možnosti inovácie

V prostrediach s väčšími používateľmi, 24/7 personálom alebo častým zdieľaním, a výmena ťažkého plynového zdvíhacieho valca môže výrazne predĺžiť životnosť. V porovnaní so štandardnými jednotkami vysokovýkonné valce zvyčajne používajú hrubšie tlakové rúrky, tyče s väčším priemerom pre odolnosť proti vybočeniu a tesnenia formulované pre vyššie zaťaženie a viac cyklov. Cieľom upgradu nie je jednoducho zvýšiť silu; má udržiavať kontrolovaný pohyb a konzistentnú prídržnú silu v širšom spektre reálnych podmienok, vrátane teplotných výkyvov a bočného zaťaženia spôsobeného nakláňaním sa alebo rolovaním po nerovných podlahách.

Tam, kde sa oplatí Heavy-Duty

• Zdieľané pracovné stanice, kde sa stoličky upravujú desiatky krát za deň.
• Priemyselné priestory s prachom a kolísaním teploty, ktoré urýchľujú opotrebovanie tesnenia.
• Situácie, kde sa používatelia často nakláňajú dopredu alebo sedia na okraji, čím sa zvyšuje bočné zaťaženie.

Štandardné verzus Heavy-Duty – naratívne porovnanie

Štandardný valec je ľahší a menej nákladný a často sa zdá byť o niečo jednoduchší na ovládanie pri nízkych zaťaženiach; avšak pri vysokom statickom alebo dynamickom zaťažení môže vykazovať postupné klesanie alebo sa môže vyvinúť kolísanie skôr, ako sa rozhrania opotrebujú. Odolný valec odoláva tomuto plazivému klesaniu, udržuje pohyb lineárny po mnohých ďalších cykloch a zostáva rovný pri bočnom zaťažení, hoci vpredu môže vážiť viac a stáť viac. Ak sú stoličky pridelené ľahším jednotlivcom, štandardné jednotky môžu byť ekonomické; ak sa stoličky zhromažďujú alebo sa používajú nepretržite, možnosť pre veľké zaťaženie zvyčajne prináša nižšie celkové náklady na vlastníctvo, pretože výmeny a prestoje klesajú.

Tipy na inováciu

• Zlaďte zúženie a celkovú dĺžku, aby ste po výmene zachovali geometriu sedadla.
• Zdokumentujte minimálnu/maximálnu výšku sedadla pred dodatočnou montážou a po inštalácii ich overte.
• Ak máte pochybnosti medzi dvoma silovými triedami, vyberte si nižšiu a spoľahnite sa na zdvih, ktorý pokryje väčšinu používateľov; nadmerná sila poškodzuje použiteľnosť.

Tabuľka veľkostí plynového zdvíhacieho valca : Rozmery, triedy sily a rýchly výber

Jasné plynový zdvíhací valec veľkostná tabuľka znižuje dohady mapovaním prípadov použitia na geometriu a silu. Tri čísla jadier sú minimálna dĺžka (stlačená), zdvih (použiteľná dráha) a maximálna dĺžka (stlačená plus zdvih). Skombinujte ich s vhodnou triedou sily, aby sa stolička po uvoľnení páky sama nezdvíhala ani neklesala. Pretože základne a mechanizmy pridávajú výšku stohu, vždy berte akúkoľvek tabuľku ako východiskový bod a potvrďte na skutočnej stoličke, aby ste sa vyhli nepríjemným extrémom pre nižších alebo vyšších používateľov.

Mapovanie pravidlami podľa prípadu použitia

• Stolička na všeobecnú prácu: stredná sila, zdvih 100 – 120 mm, minimálna skromná dĺžka pre štandardné výšky stola.
• Zdieľané lavice: stredne vysoká sila, zdvih 120–140 mm na pokrytie širšej populácie.
• Ťažné stoličky: vysoká sila, zdvih 160 – 200 mm spárovaný s nožným krúžkom pre stabilitu.
• Kompaktné sedenie: nízka sila, zdvih 80–100 mm a krátka minimálna dĺžka pre nízke stoly.

Ilustračná tabuľka (orientačné hodnoty)

Ako efektívne používať graf

1. Začnite s počtom používateľov a výškou stola; vyberte ťah, ktorý pokrýva oba konce.
2. Vyberte silovú triedu, ktorá vyvažuje stoličku s typickým používateľom; overte, či sa samovoľne nezdvíha.
3. Skontrolujte minimálnu a maximálnu dĺžku oproti skutočnému nábytku, aby ste sa vyhli extrémnemu privretiu kolena alebo ramena.
4. Vyrobte si prototyp jednej stoličky a získajte spätnú väzbu pred štandardizáciou vo vašom vozovom parku.

Ako merať zdvih plynového zdvíhacieho valca : Nástroje, metódy a overovanie

Vedieť ako zmerať zdvih plynového zdvíhacieho valca zabraňuje chybám pri objednávaní a zabezpečuje splnenie ergonomických cieľov. Najspoľahlivejšou metódou je odmerať stoličku: zaznamenajte uzavretú dĺžku s úplne zasunutou tyčou, potom otvorenú dĺžku s úplne vysunutou tyčou; rozdiel je zdvih. Ak je odstránenie nepraktické, môžete označiť odkrytú tyč v najnižšej a najvyššej polohe sedadla a potom zmerať vzdialenosť medzi značkami. Pre najlepšiu opakovateľnosť použite konzistentné referenčné body (základné sedlo kužeľa na špičku tyče alebo rameno adaptéra), dvakrát zmerajte a spriemerujte výsledky.

Postup krok za krokom

1. Opatrne vyberte valec, chráňte tyč pred preliačením alebo poškriabaním.
2. Identifikujte referenčné roviny: základné kužeľové sedlo a hornú časť tyče alebo pripojeného adaptéra.
3. Zmerajte uzavretú dĺžku na rovnom povrchu s miernym axiálnym zaťažením, aby ste zaistili úplné stlačenie.
4. Umožnite úplné vysunutie a potom zmerajte otvorenú dĺžku medzi rovnakými referenčnými bodmi.
5. Výpočet zdvihu: S = L _otvorené - L _zatvorené .
6. Zaznamenajte priemery vonkajšej rúrky a tyče, aby ste potvrdili tuhosť a triedu rozhrania.

Metódy porovnávané vo vetách

Meranie mimo stoličky je zvyčajne najpresnejšie, pretože mechanizmus nemôže zakryť skutočné koncové dorazy; meranie na stoličke je rýchlejšie, ale môže podhodnotiť pohyb, ak spoje obmedzujú pohyb. Posuvné meradlá poskytujú užšie tolerancie ako páska, ale pevné pravítko je vhodné, ak sa merania opakujú. Čítanie údajov výrobcu je najrýchlejšie, keď sú známe čísla modelov; Náhrady alebo revízie dizajnu však môžu spôsobiť, že sa vytlačené čísla budú líšiť od dielu v ruke, takže pred zakúpením šarže je rozumné vykonať fyzickú kontrolu.

Bežné nástrahy, ktorým sa treba vyhnúť

• Miešanie referenčných bodov medzi uzavretými a otvorenými meraniami.
• Ignorovanie výšky stohu z adaptérov alebo ozdobných krytov.
• Meranie, keď je ventil čiastočne otvorený, čo vedie k nekonzistentným údajom.

Tichý plynový zdvíhací valec pre skrine : Zdroje hluku, tlmenie a osvedčené postupy montáže

V kufríkových a nábytkových poklopoch, a ticho plynový zdvíhací valec pre skrine transformuje vnímanú kvalitu odstránením buchnutia, pískania a vŕzgania. Na rozdiel od vertikálnych stĺpov sedadiel fungujú valce skrine v rôznych uhloch a využívajú zmeny počas zdvihu, čo zosilňuje akékoľvek nesprávne nastavenie alebo nadmerné dimenzovanie. Hluk zvyčajne pochádza z troch miest: vnútorná turbulencia, keď sú rýchlosti plynu príliš vysoké, nízkorýchlostné prešmykovanie pri suchých tesneniach tyče a vonkajšie rezonancie v konzolách alebo tenkých paneloch. Protijed je trojnásobný – správna sila, aby rýchlosti stredného zdvihu zostali skromné, plynulé tlmenie ventilov alebo tlmenie tlmenia na konci dráhy a pevné uchytenie, ktoré zabraňuje hardvéru pôsobiť ako ozvučná doska.

Konštrukčné pokyny pre tichú prevádzku

• Uprednostnite dlhší zdvih s mierne nižšou silou, aby ste znížili maximálnu rýchlosť otvárania.
• Namontujte tyč dole v zatvorenej polohe, ak je to možné, aby olej premazal hlavné tesnenie.
• Použite guľové ložiská alebo čapy s polymérovými puzdrami na vyrovnanie malých nesúosov bez škrípania.
• Pridajte elastomérové ​​nárazníky na kontaktné body, aby absorbovali zvyškovú energiu na koncovom doraze.
• Vystužte konzoly a skontrolujte krútiaci moment upevňovacieho prvku po 10–20 cykloch, keď sa materiály usadia.

Príznaky, príčiny a opravy hluku

Ak pohyb pri štartovaní vydáva cvrlikanie, tesnenie je pravdepodobne suché; Niekoľkonásobné pootočenie veka s tyčou orientovanou nadol často obnoví ticho. Ak sa skrinka takmer úplne otvorí, sila je pravdepodobne príliš vysoká alebo sa páka zvýši neskoro v priebehu zdvihu; posunutím konzoly o niekoľko milimetrov na sploštenie momentového ramena môže vyhladiť profil. Pretrvávajúce hrkanie po zastavení pohybu je zvyčajne vonkajšie – uvoľnené skrutky, tenké panely alebo hardvérový kontakt – takže vystuženie alebo tesnenie to vyrieši bez výmeny samotného valca.

Kontrolný zoznam overenia

• Cyklicky otvorte/zatvorte aspoň 20-krát na tesnenie sedadiel; potom vyhodnotiť zvuk.
• Zabezpečte, aby nedochádzalo k rušeniu po celej dráhe, vrátane rukovätí a priľahlých panelov.
• Zabezpečte, aby sa čapy nemohli zviazať v extrémnych uhloch; väzba zosilňuje hluk a znižuje životnosť.
